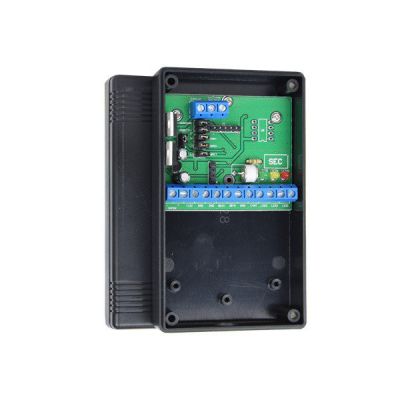

Контролер ключів КТМ-670s є складовою частиною системи обмеження доступу в службові, виробничі, житлові будівлі, приміщення і призначений для управління замком. Як ключі використовуються електронні ідентифікатори Touch Memory (TM) DS1990A фірми Maxim Dallas (США). Технічні характеристики Тип ключа: DS1990A Кількість ключів доступу: не більше 670 шт. Кількість ключів Охорони: не більше 10 шт. Майстер-ключ: 1 Час відкритого стану замку: 1 сек., 7 сек. або програмується Напруга живлення постійного струму: 12В Струм: не більше 50 мА Комутований струм в ланцюзі виходу при напрузі живлення замка до 24 В: не більше 1,5 А Габаритні розміри: 82х132х34 мм Програмування часу затримки замку Для програмування часу затримки замку виконайте наступні дії. Вимкніть. Зніміть перемички прог. і вр. прг. Встановіть перемичку вибору замку. Увімкніть живлення. Натисніть і утримуйте кнопку відкриття дверей стільки часу, скільки вам необхідно, щоб вона залишалася відкритою. На кожен тип замка вибір часу проводиться окремо. Якщо кнопку утримувати менше секунди, всі параметри утримання замку повернуться до заводських через 1 сек. для електромеханічного та 7 сек. для електромагнітного. Режим звичайного доступу Початковий стан - замок двері закритий. Горить червоний індикатор в КТМ. Для відкриття замку торкніться зчитувача ключем доступу. Якщо код ключа доступу зберігається в пам'яті вироби, відбудеться відкриття замку. Загоряється зелений індикатор і пролунає звуковий сигнал, замок відкривається на запрограмований час або на час за замовчуванням. Якщо ключа немає в пам'яті, контролера замок не відкривається. Відкривання замка можливо також МАЙСТЕР-ключем. Для відкриття замку зсередини приміщення швидко натисніть кнопку для виходу. Відкривання замка в складі домофона здійснюється при натисканні відповідної кнопки на трубці переговорної під час двостороння. Замок відкривається на час натискання кнопки. Режим обмеженого доступу (ОХОРОНИ) Переклад вироби з режиму звичайного доступу в режим охорони, і зняття режиму охорони здійснюється за допомогою ключів Охорони. При закритих дверях приміщення торкніться зчитувача ключем Охорони. Якщо доторкнуться ключем охорони до зчитувача почне блимати червоний світлодіод, який повідомляє про перехід вироби режим Охорони. Відключення режиму або тим же ключем охорони або будь-яким іншим ключем охорони. УВАГА! Ключ Охорони не є ключем доступу і не відкриває замок. Режим ОХОРОНИ не блокує відкривання замка при натисканні кнопки для виходу або кнопки на трубці переговорної. Можна відкрити майстром. Режим охорони під сигналізацією Для того, щоб перевести контролер в стан охорони під сигналізацією, необхідно: Вимкнути живлення контролера. Підключити сирену і датчик до клеми №2. Вийняти перемичку на платі №7 (датчик). Включити живлення. Перекласти виріб в режим охорони. Запис і стирання ключів в пам'яті контролера В процесі запису ключів в свою пам'ять контролер запам'ятовує код прикладається ключа в черговий, вільної осередку пам'яті від № 1 до № 670 для ключів доступу і від № 1 до № 10 для ключів Охорони. Рекомендується заздалегідь пронумерувати ключі, і в процесі запису прикладати ключі до зчитувача по порядку. Слід також вести облік "ключ № ... власник ...", щоб, при необхідності, можна було видалити з пам'яті коди загублених ключів. Увага! При стирання даних про ключі з пам'яті вироби осередок, в якій раніше був записаний код переться ключа, звільняється. При подальшому запису коду нового ключа запис проводитиметься в першу звільнилася після стирання коду осередок. На це слід звернути увагу при обліку порядкових номерів ключів. При запису коду нового ключа замість стертого знову записувати ключу привласнюється номер раніше стертого ключа. Приклад: Припустимо, записано 30 ключів, а ми стерли як загублений 8 і просто стерли 11 ключ. Далі при прошивці ключів в кількості 3 шт. спочатку ключі будуть записуватися в перші вільні комірки. тобто 8, потім 11 і тільки потім 31. Це важливо, якщо ведеться облік виданих ключів. Запис МАЙСТЕР-ключа Вимкніть. Зніміть перемичку прог. Увімкніть контролер при цьому загоряться червоний і жовтий світлодіоди. Торкніться зчитувача ключем, який буде записаний як МАЙСТЕР-ключа. Згасне червоний світлодіод, короткочасно загориться зелений світлодіод і прозвучать два коротких звукових сигнали. Запис МАЙСТЕР-ключа не змінює інших установок вироби (в тому числі ключів доступу і Охорони). Для виходу з режиму запису МАЙСТЕР-ключа вимкніть вироби, і встановіть в КТМ перемичку прог. УВАГА! У разі запису кількох ключів в якості МАЙСТЕР-ключа залишається останній прикладається ключ. Характеристики Тип контролера: автономний Тип підключення: провідне Кількість точок проходу / дверей: 1 Інтерфейси зв'язку: Dallas Touch Memory Об'єм пам'яті: 670 ідентифікаторів Підключення додаткового зчитувача: 1 Напруга живлення: DC 12 В Робоча температура, ° C: +5 ~ +40 Розміри , мм: 82 х 132 х 34
