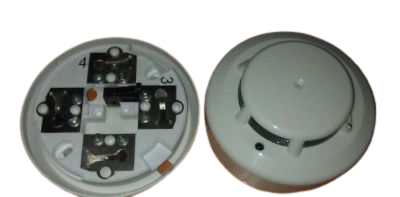

Напруга живлення 15-30 В Струм в черговому режимі не більше 800 мкА Поріг чутливості програмується Програмування адреси автоматично 1 ОПИС І РОБОТА 1.1 Призначення 1.1.1 оповіщувач пожежний димовий адресний «ВПС А» ТУ У 31.6 22847240 005: 2007 призначений для виявлення загорянь в закритих приміщеннях будівель і споруд, що супроводжуються виділенням диму, і автоматичної подачі сигналу про виникнення пожежі (тривоги) в адресних установках пожежної сигналізації і автоматики на базі компонентів систем пожежних і управління адресних «Варта Адреса». 1.1.2 Робочі умови експлуатації: - температура навколишнього повітря від 0 до 50 ° С; - відносна вологість навколишнього повітря від 35 до 95% при температурі 35 ° С; - атмосферний тиск від 84 до 107 кПа. 1.1.3 Режим роботи оповіщувача цілодобовий безперервний. 1.2 Технічні характеристики 1.2.1 Основні технічні дані оповіщувачів наведені в таблиці 1. Таблиця 1 Найменування технічної характеристики Значення параметра Примітка 1. Чутливість, дБ / м від 0,05 до 0,2 2. Час спрацювання від пристрою перевірки на спрацьовування, с, не більше 30 3. Час технічної готовності, с, не більше 40 4. Номінальна напруга живлення, В 24 від ШСА 5. Струм споживання, мА, не більше 2 1.2.2 Світлова індикація стану оповіщувачів відповідає таблиці 2. Таблиця 2 Режим роботи оповіщувача індикація «Норма» Поодинокі спалахи з періодом близько 8 з «Пожежа» спалахи з частотою 2 Гц Прийом команд (також з ПДУ) 2 серії посилок по 5 спалахів з частотою 2 Гц і паузою між посилками 1 з «Несправність» Подвійна спалах 1 раз в 4 секунди або інша індикація, відмінна від зазначених вище 1.2.3 оповіщувач постійно передає по ШСА інформацію про своє адресу і поточний стан. 1.2.4 оповіщувач забезпечує ізоляцію короткого замикання як по входу, так і по виходу ШСА. 1.2.5 Вихідний сигнал спрацювання оповіщувача зберігається при короткочасних одноразових і періодичних переривання його електроживлення тривалістю не більше 100 мс при частоті повторення імпульсів переривання електроживлення не більше 1,5 Гц. 1.2.6 оповіщувач не має помилкових спрацьовувань при короткочасних одноразових і періодичних переривання його електроживлення тривалістю не більше 100 мс при частоті повторення імпульсів переривання електроживлення не більше 1,5 Гц. 1.2.7 Вихідний сигнал спрацювання оповіщувача зберігається після закінчення впливу продуктів горіння. Повернення в черговий режим роботи здійснюється сигналом від ППКП-А або відключенням Живлення оповіщувача на час не менше 5 с. 1.2.8 оповіщувач витримує вплив на висновки Живлення напруги постійного струму зворотної полярності до 30 В, при цьому зворотний струм не перевищує 5 мкА. 1.2.9 оповіщувач по стійкості до впливу на нього електростатичного розряду, випромінюваних електромагнітних полів, кондуктивних радіозавад, короткочасних перехідних імпульсів, по помехоеміссії, по стійкості до механічних впливів відповідають ДСТУ ЕN54-7: 2004. 1.2.10 Габаритні розміри оповіщувача з розеткою, мм, не більше - діаметр 102, висота 49. 1.2.11 Вага оповіщувача з розеткою не більше 0,18 кг. 1.2.12 Середній наробіток на відмову оповіщувача не менше 70000 ч. 1.2.13 Термін служби не менше 10 років. 1.2.14 Площа, що захищається оповіщувачем, згідно ДБН В.2.5-13-98. 1.3 Пристрій 1.3.1 оповіщувач складається з блоку оповіщувача пожежного, розетки і підстави. 1.3.2 Загальний вигляд оповіщувача наведено на рис. 1.
