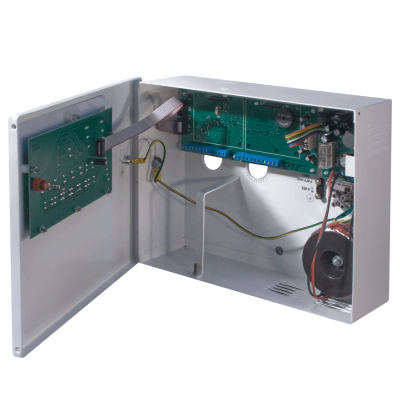

ППКП Артон-04П для систем пожарной сигнализации

Прибор приемно-контрольный пожарный Артон-04П (Артон 04П, Артон04П)

Прилад приймально-контрольний пожежний Артон-04П

ППК "АРТОН-04П" предназначен для организации централизованной и автономной охраны различных объектов от пожаров, путем круглосуточного контроля состояния до 4-х шлейфов пожарной сигнализации.

ППК "АРТОН-04П" соответствует нормам ДСТУ EN54-2:2003 и ДБН В 2.5-13-98

Особенности:

• ППК "АРТОН-04П" (контролирует и отображает оптическими индикаторами состояния шлейфов сигнализации (ШС): дежурный режим, верификация ШС (если ШС с верификацией), «Пожар», «Короткое замыкание», «Обрыв», «ШС отключен».
• Прибор контролирует и отображает оптическими индикаторами следующие виды неисправностей и состояний:

1. КЗ выходных ключей;
2. обрыв нагрузок выходных ключей «Свет/Звук», «Пожар» и «Неисправность»;
3. отсутствие питающего напряжения выходных ключей и ШС;
4. отсутствие сети переменного тока 220В;
5. критический разряд или отсутствие аккумуляторной батареи;
6. неисправность зарядного устройства;
7. системная ошибка.

• В приборе обеспечивается защита от несанкционированного доступа внутрь корпуса (вскрытие или взлом крышки). При открытии крышки срабатывает «тамперная» кнопка и прибор переходит в режим «ТРЕВОГА».
• Прибор предназначен для подключения двухпроводных и четырехпроводных ШС. В ШС допускается подключение как активных так и пассивных, а также комбинированное подключение извещателей.
• Прибор обеспечивает:

1. автоматическую подзарядку АБ и защиту от ее неправильного подключения;
2. защиту всех выходных ключей от КЗ с автоматическим восстановлением исходного состояния после устранения КЗ;
3. многоуровневый доступ к функциям управления.

• С помощью встроенной клавиатуры возможно программировать следующие параметры и функции:

1. просмотр и установку типа зоны ШС (с верификацией, без верификации);
2. фиксацию базового тока ШС;
3. установка прав пользователей на управление ШС;
4. изменение паролей пользователей и инженера;
5. установка режима работы светозвукового оповещателя;
6. установка времени активации светозвукового оповещателя;
7. установка режима и программирование логики работы дополнительных выходных ключей;
8. сброс к заводским установкам.

Технические характеристики:

• Питание прибора осуществляется от сети переменного тока напряжением 220 (+22-33) В частотой (50±1) Гц и/или от герметичной необслуживаемой свинцово- кислотной аккумуляторной батареи с номинальным напряжением 12 В, номинальной емкостью 7 или 7,2 А/час и конечным напряжением длительного разряда 10,5 В. (АБ в комплект поставки не входит).
• Максимальная потребляемая мощность прибора от сети – 30 Вт.
• Потребляемая мощность от сети в дежурном режиме – не более 15 Вт.
• Максимальный ток потребления от АБ – 0,8А.
• Максимальный ток потребления от АБ в дежурном режиме – 0,2А.
• Максимальный ток потребления от АБ, при отключенной сети переменного тока и при напряжении на АБ менее (10,5 - 1) В - 30 мА.
• Напряжение на контактах открытых выходных ключей при суммарной нагрузке выходных ключей до 0,6 А – от 8,8 до 14 В. При этом удвоенная амплитуда пульсаций не превышает 0,5 В.
• Максимальное напряжение на выключенных выходных ключах «Свет/Звук», (резисторами, «Пожар» и «Неисправность» при сопротивлении нагрузки 3,3кОм входящими в комплект поставки) не более 2,5В.
• Максимальное количество ШС, подключаемых к прибору – 4.
• Напряжение питания на контактах ШС1 – ШС4 при отсутствии нагрузки – 15 (±1) В. Напряжение на контактах ШС1 – ШС4 при токе в каждом из ШС до 20 мА не менее 12 В.
• Суммарное сопротивление линий (проводов) ШС без учета сопротивления оконечного резистора – не более 220 Ом.
• Сопротивление утечки между линиями ШС (при отключенном оконечном резисторе), а также между каждой линией ШС и корпусом прибора не менее 50 кОм.
• Минимальное изменение тока в цепи ШС (относительно зафиксированного базового тока ШС), которое оценивается прибором как «ПОЖАР» – плюс 4 мА или минус 1,2 мА.
• Ток ШС, который расценивается прибором как обрыв – от 0 до 3 мА.
• Ток ШС, который расценивается прибором как КЗ – более 24 мА.
• Прибор имеет защиту от КЗ в цепях ШС и выходных ключей с индикацией неисправности.
• Прибор реагирует на изменение состояния ШС при длительности этого изменения не менее 100 мс и не выдает сообщения об изменении при длительности менее 50 мс.
• Прибор позволяет подключить в каждый ШС до 32 активных извещателей (типа СПД-3, СПД-3.5, СПД-3.10, СПТ-2Б, СПТ-3 и др.), при этом максимальный ток потребления в дежурном режиме всеми активными пожарными извещателями, находящимся в данном ШС, не должен превышать 3 мА.
• Длительность автоматического сброса (время отключения) ШС при верификации ШС – не менее 5 с.
• Длительность ожидания повторного срабатывания в режиме «Внимание» после сброса ШС, при обнаружении которой прибор переходит в режим «ПОЖАР» – (60±6) с 6
• Максимальный ток нагрузки по выходу «Свет/Звук»(«L/S») – 500мА.
• Максимальный ток нагрузки по каждому из выходов питания P1 и P2 четырехпроводных пожарных извещателей – 200 мА;
• Максимальный ток нагрузки по выходам: «Пожар», «Неисправность», «Тревога», «Норма», «К1» - «К4» – 40 мА;
• Минимальные значения токовой нагрузки прибора в дежурном режиме по каждому из выходов: «Свет/Звук», «Пожар», «Неисправность», а также в цепях ШС1 – ШС4 - 3,5 мА (задаются с помощью резисторов 3,3 кОм из комплекта запасных частей и принадлежностей, см. п. 12)
• Время технической готовности прибора после включения источника питания не более – 20сек.
• Средняя наработка на отказ прибора не менее 40000 часов.
