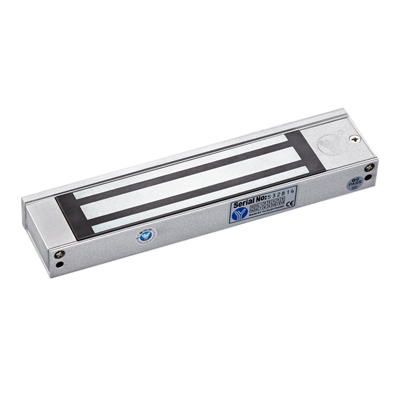

YM-180N (LED) - накладної електромагнітний замок зі світловою індикацією і датчиком стану замка з силою утримання до 180 кг на розрив. Є сухі контакти для визначення стану замка (NO, NC, COM). Компанія-виробник Yli Electronic. Призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев'яні двері. ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Магнітний або електромагнітний замок - пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю. ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180N (LED) Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC12V / DC24V) - замок примагнічується відповідну планку, надійно замикаючи двері. При відсутності Живлення - замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при закритті двері, на відповідь планки передбачена гумова прокладка. ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. Приміщеннях. Технічні характеристики електромагнітного ЗАМКУ YM-180N (LED) Сила утримання: 180 кг Індикація: світлодіодний Матеріал корпусу: анодований алюміній Матеріал відповідної частини: цинк Живлення : DC12V | DC24V (перемикається перемичкою на замку) Споживання: 12V / 400mA | 24V / 200mA Розміри: замок з кріпильної планкою: 185х41.8х22.4мм; планка: 130х33х9.3мм КОМПЛЕКТАЦИЯ YM-180N (LED) електромагнітний замок з кріпильної планкою відповідна частина кріпильний комплект монтажний стікер з розміткою інструкція ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ ВІДПОВІДЬ ПЛАНКА • Наклейте трафарет в місці встановлення відповідної частини на двері; • З зовнішньої частини двері просвердлите отвір d = 16мм (відповідно до інструкції, але не до кінця!), І два неглибоких отвори d = 8мм в внутрішньої сторони дверей для фіксації відповідної планки; • Зафіксуйте відповідну частину, встановивши болт з напівкруглої гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку. КРІПИЛЬНА ПЛАНКА ЗАМКУ • Зафіксуйте кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту ЕЛЕКТРОМАГНІТНИЙ ЗАМОК • Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замку) за допомогою маленького шестигранного ключа ПІДКЛЮЧЕННЯ Живлення • Підключіть електромагнітний замок до Живлення : ( +) до червоного проводу; (-) до чорного Сумісність Електромагнітний замок YM-180N (LED) сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофона і відеодомофонами всіх типів і іншими пристроями систем контролю доступу. МОНТАЖНІ АКСЕСУАРИ Для електромагнітного замка YM-180N (LED) доступні такі додаткові монтажні аксесуари: MBK-180NL - L-образній монтажний куточок для кріплення на вузькі двері;
