Кнопка ИРТС-1

Извещатель предназначен для формирования сигнала о тревоге при обнаружении опасности. Применяеться с техническими средствами охранно-пожарной или охранной сигнализации, реагирующими на срабатывание извещателя, включенного в шлейф сигнализации приемно-контрольного прибора и приведенного в действие человеком, обнаружившим тревожную ситуацию или подвергшемуся нападению.

Характеристики:

• Напряжение э/питания - 12В
• Максимальное значение силы тока, который проходит через замкнутые контакты, должен быть не более 0,03 А.
• Максимальное значение напряжения постоянного тока, которое подаеться на контакты, должно быть не более 60 В.
• Минимальное значение постоянного тока, который проходит через замкнутые контакты, должен быть не менее 0,1 мА.
• Минимальное значение напряжения постоянного тока, которое подаеться на контакты, должно быть не менее 10 В.
• Выходное электрическое сопротивление при замкнутых контактах при силе постоянного  тока 100 мА, должно быть не более 0,5 Ом.
• Выходное электрическое сопротивление при разомкнутых контактах, должно быть не менее 200 кОм.
• Сила нажатия кнопки в осевом направлении:

1. до фиксации режима "Тревога" - от 5 до 10 Н (от 0,5 до 1 кгс);
2. максимальная, не приводящая к разрушению не более 200 Н (20 кгс).

• Свободный ход кнопки срабатывания 3+-0,5 мм.
• Степень оболочки - IP30 по ГОСТ 14254.
• Материал - пластик.
• Цвет - белый.
• Размеры - 82 х 82 х 27 мм.

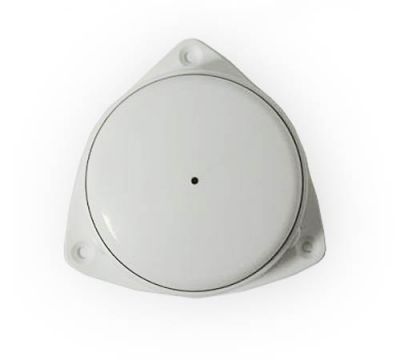

Извещатель имеет пластмассовый корпус, состоящий из основания и подпружиненой кнопки. В центре кнопки находиться цилиндрическое отверствие для контроля положения толкателя. По краям основания расположено три отверствия с пломбировочными  чашками для крепления извещателя на объекте. С обратной стороны основания имеется клеммник винтовой для подключения извещателя в шлейф тревожной сигнализации, работающей на разрыв.

В дежурном режиме контакты клеммника нормально замкнуты. при нажатии на кнопку рукой, ногой или по другому происходит размыкание контактов - извещатель переходит в режим "Тревога".

Для возвращения извещателя в дежурный режим в технологическое отверствие, которое имееться в основании, необходимо вставить технологический спецключ до упора, после чего толкатель будет виден в центральном отверствии кнопки. Отверствие для ключа опечатываеться пломбой-наклейкой с комплекта поставки извещателя.

Контроль состояния извещателя производиться по положению красного толкателя в центральном отверствии кнопки: если торец толкателя виден, извещатель находиться в дежурном режиме, если не виден - в режиме "Тревога".
