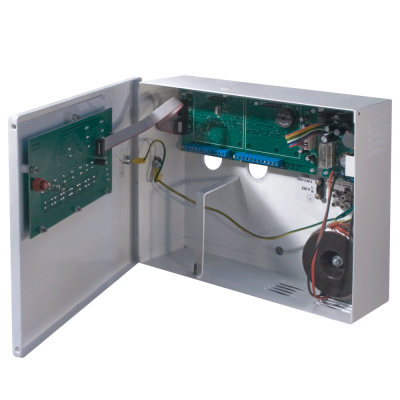

Прилад приймально-контрольний пожежний Артон08П (Артон 08П, Артон08П) Прилад приймально-контрольний пожежний Артон08П Призначені для організації централізованої і автономної пожежної охорони різних об'єктів шляхом цілодобового контролю стану до 8-ми шлейфів сигналізації (ШС). Прилад відповідає вимогам стандартів ДСТУ EN-54-2: 2003 / Зміна№1 і ДСТУ EN 54-4: 2003 / Зміна №2, ДСТУ-H CEN / TS 54-14: 2009. Особливості: - Кожен з ШС приладів може бути налаштований споживачем як пожежний ШС без верифікації, з верифікацією, або зі спрацювання 2-х оповіщувачів, а також можуть бути встановлені залежно типів А, B, C (згідно з вимогами ДСТУ EN-54-2: 2003 / Ізмененіе№1). - Прилади визначають і відображають наступні стану ШС: «Черговий режим», «Увага» (спрацювання першого оповіщувача в ШС), «Пожежа», «Несправність - коротке замикання», «Несправність - обрив», «ШС відключений», «Несправність одного з інтелектуальних сповіщувачів в ШС ». - Можливість підключення в один ШС пасивних і активних оповіщувачів, побудови комбінованих ШС із застосуванням 2-х і 4-х провідних схем підключення. - Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів, обрив навантажень кожного з вихідних ключів, відсутність напруги, що живлять вихідні ключі та ШС, відсутність напруги живлення 220В, відсутність, критичний розряд або несправність акумуляторної батареї і ін. - Наявність виходів: « пожежа »,« Несправність »,« Оповіщення »(« Snd1 »і« Snd2 »), 2-х програмованих сильноточних виходів« AUX1 »і« AUX2 »і 2-х програмованих реле« Relay1 »і« Relay2 ». - Можливість підключення до 4-х незалежних оповіщувачів з контролем цілісності ланцюгів (відповідно до вимог ДСТУ-H CEN / TS 54-14: 2009). - Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності. - Відсутність необхідності в струмообмежуючі резистор при підключенні в двопровідний ШС оповіщувачів типу СПД-3, СПД-3.10, ТПТ, FT. - Наявність окремої кнопки приглушення (відключення) оповіщувачів. - Функція автопам'яті струму чергового режиму ШС. - Діапазон номіналів кінцевих резисторів - від 1кОм до 3,9кОм. - Діапазон номіналів додаткових струмообмежуючих резисторів активних оповіщувачів - від 0 до 1,2 кОм. - Стабілізоване Живлення ШС - 15 (± 0,5) В. - Можливість зміни порогів визначення спрацювання оповіщувачів від 1 до 16 мА. - Струм короткого замикання ШС - не менше 60 мА. - Максимальний струм виходів «Snd1», «Snd2» -500 мА, «AUX1», «AUX2» -300 мА. - Можливість конфігурації приладів за допомогою ПК. Технічні характеристики: - Живлення приладу здійснюється від мережі змінного струму напругою 220 (+ 22-33) В частотою (50 ± 1) Гц. В якості резервного джерела живлення використовується герметична обслуговуюча свинцево-кислотна акумуляторна батарея з номінальною напругою 12 В, номінальною ємністю 7 або 7,2 А / год та кінцевим напругою тривалого розряду 10,5. (АБ в комплект поставки не входить). - Максимальна споживана потужність приладу від мережі - 30 Вт. - Потужність від мережі в черговому режимі - не більше 15 Вт. - Максимальний струм споживання від АБ - 1,0А. - Максимальний струм споживання від АБ в черговому режимі - 0,2А. - Максимальний струм споживання від АБ, при відключеною мережі змінного струму і при напрузі на АБ менш (10,5 - 1) У - 50 мА. - Напруга на контактах відкритих вихідних ключів при сумарній навантаженні вихідних ключів до 0,8 А - від 8,8 до 14 В. При цьому подвоєна амплітуда пульсацій не перевищує 0,5 В. - Максимальна напруга на виключених вихідних ключах «Light» і « Sound »,« Fire »і« Fault »при опорі навантаження 3,3кОм (резисторами, що входять в комплект поставки) не більше 2,5 в. - Максимальна кількість ШС, що підключаються до приладу - 8. - Напруга живлення на контактах ШС1 - ШС8 при відсутності навантаження - (15 ± 1) В. Напруга на контактах ШС1 - ШС8 при струмі в кожному з ШС до 20 мА не менше 12 В. - Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора - не більше 220 Ом. - Опір витоку між лініями ШС (при відключеному кінцеве резисторі), а також між кожною лінією ШС і корпусом приладу не менше 50 кОм. - Мінімальна зміна струму в ланцюзі ШС (щодо зафіксованого базового струму ШС), яке оцінюється приладом як стан ПОЖЕЖА - плюс 4 мА або мінус 1,2 мА. - Струм ШС, який розцінюється приладом як стан ОБРИВ - від 0 до 3 мА. - Струм ШС, який розцінюється приладом як стан КЗ - більше 24 мА. - Прилад має захист від КЗ в ланцюгах ШС і вихідних ключів з індикацією Несправності. - Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 100 мс і не видає повідомлення про зміну при тривалості менше 50 мс. - Прилад дозволяє підключити в кожен ШС до 32 активних оповіщувачів (типу СПД-3, СПД-3.5, СПД-3.10, СПТ-2Б, СПТ-3 і ін.), При цьому максимальний струм споживання в черговому режимі усіма активними пожежними оповіщувачами, знаходяться в даному ШС, не повинен перевищувати 3 мА. - Тривалість автоматичного скидання (час відключення) ШС при ручному скиданні або верифікації ШС - не менше 5 с. (Можливе налаштування від 5 до 40 с); - Тривалість очікування повторного спрацьовування в режимі «Увага», при виявленні якого прилад переходить в режим «ПОЖЕЖА» - (60 ± 1) с. (Можливе налаштування від 10 до 240 с); - Максимальний струм навантаження виходів «Light» і «Sound» - 300мА. - Максимальний струм навантаження виходів «Out1» і «Out2» - 300 мА; - Максимальний струм навантаження виходів: «Fire», «Fault», «Alarm», «Norm», «К1» .. «К4» - 40 мА; - Мінімальні значення струмового навантаження приладу в черговому режимі по кожному з виходів: «Світло», «Звук», «Пожежа», «Несправність», а також в ланцюгах ШС1 .. ШС8 - 3,5 мА (задаються за допомогою резисторів 3, 3 кОм з комплекту запасних частин і приладдя, див. п.12) - Час технічної готовності приладу після включення джерела живлення не більше - 20сек. - Середнє напрацювання на відмову приладу не менш 40000 годин.
